열전소재 및 센서 이해: 원리, 응용 및 기술
초전기는 특정 결정질 물질에서 발견되는 매혹적이고 실용적인 현상으로, 가열 또는 냉각 시 순간적인 전압을 생성할 수 있습니다. 초전기라는 개념은 18세기부터 알려져 왔지만, 특히 초전기 센서 의 개발로 인해 현대에 이르러 상업적, 기술적 중요성이 크게 증가했습니다. 이러한 센서는 적외선 감지, 동작 감지, 온도 모니터링 및 열화상 시스템 에 널리 사용됩니다 .
이 기사는 초 전기 효과 에 대한 탐구입니다. 센서 기술에 중점을 두고 초전기 재료의 기본 원리 와 응용 분야를 다룹니다. 독자는 초전기 재료의 작동 원리 , 사용 분야, 그리고 여러 현대 시스템에서 초전기 재료가 필수적인 이유에 대해 완전히 이해하게 될 것입니다.
2. 열전기란 무엇인가?
초전기는 특정 물질이 온도 변화에 반응하여 전위(전압)를 생성하는 능력 입니다 . 이 현상은 극성 결정 구조를 가진 물질에서 발생합니다 . 즉, 온도에 따라 변하는 자발적인 전기 분극을 가지고 있다는 의미입니다.
열전 재료(온도 구배에 따라 연속적인 전압을 생성)와 달리, 열전 재료는 온도가 변할 때 , 즉 가열이나 냉각 시에만 전압을 생성합니다.
키 포인트
열전기는 일시적인 효과 입니다 . 즉, 온도가 변할 때만 전압이 생성됩니다.
이는 대칭 중심이 없는 이방성 결정 에서 관찰됩니다.
압전 재료는 일반적으로 압전이지만 , 모든 압전 재료가 압전인 것은 아닙니다.
3. 열전기의 과학

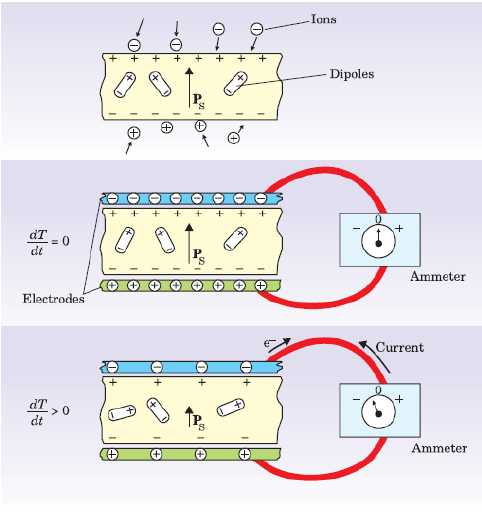

3.1 결정 구조 및 분극
원자 수준에서 초전기는 특정 결정 격자의 비대칭 전하 분포 로 인해 발생합니다. 이러한 결정은 비중심대칭 점군 에 속합니다. 특정 축(일반적으로 극축이라고 함)을 따라 자발적 분극이 발생합니다 .
온도가 변하면 원자의 위치가 약간 이동하여 분극이 변합니다. 이러한 변화는 표면 전하의 재분배를 초래하며 , 이는 전류나 전압으로 감지될 수 있습니다.
3.2 열전기 계수
초전 계수 (p)는 초전 효과의 강도를 정량화한 것으로, 다음과 같이 정의됩니다.
어디에:
p는 열전기 계수(C/m²·K)입니다.
P는 편광(C/m²)입니다.
T는 온도(K)입니다
높은 열전기 계수는 물질이 작은 온도 변화에도 큰 전기적 반응을 생성할 수 있음을 나타냅니다.
4. 일반적인 열전기 재료
여러 물질이 강한 초전 특성을 보입니다. 여기에는 다음이 포함됩니다.
| 자재 | 열전기 계수(C/m²·K) | 어플리케이션 |
|---|---|---|
| 트리글리신 황산염(TGS) | ~3 × 10⁻⁸ | 열 센서, IR 감지기 |
| 리튬 탄탈레이트(LiTaO₃) | ~2 × 10⁻⁸ | 레이저 감지, 모션 센서 |
| 폴리비닐리덴 플루오라이드(PVDF) | ~1 × 10⁻¹⁰ | 유연한 감지기, 웨어러블 기술 |
| 바륨 티타네이트(BaTiO₃) | ~1 × 10⁻⁷ | 고감도 센서 |
| 질화갈륨(GaN) | 새로운 소재 | 나노전자공학, MEMS |
재료의 선택은 감도, 크기, 비용, 온도 범위 등 원하는 특성에 따라 달라집니다.
5. 열전 센서: 디자인 및 기능
초전 센서는 센서 소재에 전달되는 열을 기반으로 적외선(IR)을 감지합니다 . 적외선이 센서에 닿으면 미세하고 빠른 온도 상승이 발생하고 , 초전 효과로 인해 전기 신호가 생성됩니다.
5.1 열전 센서의 구조
일반적인 열전기 센서는 다음으로 구성됩니다.
열전기 결정 또는 필름 : 열 변화를 전압으로 변환합니다.
전극 : 생성된 전하를 포착합니다.
광학 필터 : IR 파장만 센서에 도달하도록 합니다.
증폭기 및 신호 프로세서 : 약한 신호를 사용 가능한 출력으로 변환합니다.
일부 센서는 이중 요소 구성을 사용하여 잘못된 경보를 줄이고 신호 구별력을 향상시킵니다.
6. 열전 센서의 응용
6.1 수동 적외선(PIR) 모션 감지기
초전 센서의 가장 일반적인 용도 중 하나는 PIR 모션 감지기 입니다 . 초전 센서는 다음과 같은 용도로 사용됩니다.
보안 시스템
자동 조명
스마트 홈 오토메이션
그들은 주변 환경의 체온 변화를 바탕으로 사람의 존재를 감지합니다.
6.2 적외선 온도 측정
열전기 센서는 다음을 포함한 비접촉 온도 측정 장치 에 사용됩니다 .
의료용 IR 온도계
산업용 열 센서
발열 검사 도구(특히 팬데믹 기간 동안)
6.3 화염 및 화재 감지
불꽃은 적외선을 방출하므로, 열전기 센서는 화재나 연소원을 빠르고 안정적으로 감지할 수 있습니다.
6.4 분광학 및 과학 장비
고감도 열전기 검출기는 다음에서 사용됩니다.
IR 분광법
가스 분석기
레이저 파워 미터
이러한 애플리케이션은 빠른 응답 시간과 높은 정확도를 요구하는 경우가 많습니다.
6.5 소비자 전자 제품 및 비접촉 인터페이스
새로운 응용 분야는 다음과 같습니다.
몸짓 인식
열 기반 사용자 인터페이스
스마트폰 온도 센서
7. 윈센 초전 센서
열전기 화염 센서
열전기 인체 유도
8. 장점과 한계
8.1의 장점
높은 감도 to IR radiation
빠른 응답 시간
낮은 전력 소비
작동 수동 모드 (no radiation source required)
상대적으로 컴팩트하고 비용 효율적
8.2 제한
동적 온도 변화에만 반응합니다.
영향을 받다 ambient temperature fluctuations
광학 필터링 및 차폐
신호 드리프트 및 노이즈는 장기적인 신뢰성에 영향을 미칠 수 있습니다.
9. 열전소재 및 기술의 발전
9.1 유연하고 유기적인 열전소자
PVDF 및 기타 폴리머는 유연하고 가벼운 센서를 만들 수 있게 합니다 . 이러한 소재는 특히 다음과 같은 경우 에 유용합니다.
웨어러블 기기
생물의학적 모니터링
유연한 로봇공학
9.2 나노구조 재료
열전기 나노와이어 와 같은 엔지니어링된 나노구조 , 권하다:
향상된 표면적
더 빠른 열 반응
MEMS(마이크로전자기계시스템)와의 통합
9.3 다중 모드 센서
현대적 설계에서는 열전기 감지와 다른 감지 방식을 결합합니다.
고급 동작 감지를 위한 PIR + 초음파
환경 모니터링을 위한 IR + 가스 센서
스마트 감시를 위한 열전기 + AI
10. 관련 기술과의 비교
| 기술 | 초전기 | 열전 | 광전지 | 볼로미터 |
|---|---|---|---|---|
| 응답 | 과도 현상 | 끊임없는 | 빛에 따라 | 열 저항 변화 |
| 자극 | 온도 변화 | 온도 구배 | 빛 광자 | 온도 상승 |
| 산출 | 전압(AC) | 전압(DC) | 전류/전압 | 저항 |
| 어플리케이션 | IR 감지, 모션 | 발전 | 태양 전지 | 열화상 카메라 |
각 기술은 자극의 특성과 원하는 결과에 따라 적합한 분야가 있습니다.
11. 환경 및 규제 고려 사항
열전 센서는 생활재 에 널리 사용되므로 다음과 같은 안전 및 규정 준수 표준을 충족해야 합니다.
RoHS 준수 (유해물질 규제)
REACH (유럽 화학물질 안전 규정)
CE / FCC 인증
자동 전기 제어 장치의 안전을 위한 IEC 60730
12. 미래 전망 및 새로운 트렌드
Pyroelectric materials are seeing a resurgence of interest due to their role in 에너지 수확, 착용 할 수있는 기술및 IoT 장치. Areas of ongoing research include:
자가 구동식 열전 센서
의료기기용 생체적합성 소재
AI 및 엣지 컴퓨팅과의 통합
폐열을 전기로 변환하는 열전기 나노발전기
결론
초전기는 열 현상과 전기 현상 사이의 간극을 메우는 독특하고 다재다능한 메커니즘입니다. 초전기 센서는 보안 및 자동화 부터 의료 및 산업 모니터링에 이르기까지 다양한 분야에서 필수적인 요소가 되었습니다 . 재료 과학이 계속 발전함에 따라 이러한 센서는 더욱 민감하고, 소형화되고, 지능화되어 기존 시장과 신흥 시장 모두에서 혁신을 주도할 것입니다.
열전기 재료의 과학, 성능 및 제약을 이해하면 엔지니어, 연구자 및 제품 개발자가 센서 기술과 시스템 통합에 대한 정보에 입각한 결정을 내릴 수 있습니다.
