변동에서 안정성으로: 압력 센서가 가스 조절기 캐비닛의 제어 문제를 해결하는 방법
고압 송배전망이 도시의 “에너지 동맥”이라면, 주거 지역, 건물 및 사용자 접근 지점 근처에 설치된 가스 조절 캐비닛은 그 에너지의 흐름과 압력을 정밀하게 제어하는 ”밸브”라고 할 수 있습니다.
이론상으로는 간단하지만 실제로는 까다로운 그들의 임무는
상류의 중압 가스를 최종 사용자가 필요로 하는 안정적인 저압 가스로 변환하는 것입니다.
이 과정의 이면에는 한 가지 필수적인 기능이 있습니다. 바로 실시간 압력 감지입니다 .
정확한 압력 피드백이 없으면 조절기 캐비닛은 진정으로 안정적이고 안전하며 반응성이 좋을 수 없습니다. 이것이 바로 압력 센서와 압력 트랜스미터가 최신 가스 조절기 캐비닛 내부의 핵심 감지 부품이 된 이유입니다.
1. 가스 조절기 캐비닛: 압력 감소의 핵심 요소
가스 조절 캐비닛은 가스를 소비하는 건물이나 사용자 접근 지점 근처의 전용 공간 내부에 설치되는 압력 조절 장치입니다. 설치 방식에 따라 다음과 같은 명칭으로 불릴 수 있습니다.
- 벽걸이형 또는 지중형용 조절기 박스
- 바닥 설치형용 조절기 캐비닛
도시 가스 배급 시스템에서 조절기 캐비닛은 일반적으로 지역 파이프라인 네트워크와 최종 사용자 공급 지점 사이에 설치됩니다. 이 캐비닛의 주요 역할은 중간 압력의 가스를 받아 압력을 낮추고 안정화한 다음, 주거용 건물, 상업 시설 및 기타 하류 사용자에게 안전한 저압 가스를 공급하는 것입니다.
규제기관 통제의 “철칙”
입구 압력이 어떻게 변하든, 하류 가스 수요가 어떻게 증가하거나 감소하든, 출구 압력은 목표 설정값에서 안정적으로 유지되어야 합니다.
바로 이럴 때 압력 센서가 필요합니다.
작동 과정 내내 압력 센서는 실제 출구 압력을 지속적으로 모니터링하고 해당 실시간 신호를 제어 시스템으로 전송합니다. 이 신호는 조절, 보호 및 조정의 기초가 됩니다.
2. 가스 조절기 캐비닛에서 압력 트랜스미터가 중요한 이유
가스 압력 조절기의 주요 기능은 상류의 가스 압력을 안전하고 사용 가능한 하류 수준으로 낮추는 것입니다. 이를 안정적으로 수행하려면 단순한 기계식 압력계로는 충분하지 않습니다.
압력 트랜스미터는 더욱 스마트하고, 신뢰할 수 있으며, 제어 가능한 솔루션을 제공합니다.
A. 입구 압력 모니터링
상류 압력이 너무 높으면 조절기 또는 하류 장비가 손상될 수 있습니다.
상류 압력이 너무 낮으면 조절기가 제대로 작동하지 않거나 하류에 전력 공급이 부족해질 수 있습니다.
압력 트랜스미터는 입구 압력을 지속적으로 모니터링하여 조절기로 유입되는 가스가 허용 가능한 작동 범위 내에 유지되도록 도와 안정적인 공급 조건을 유지합니다.
B. 출구 압력 제어
조절기 캐비닛의 가장 중요한 제어 목표는 출구 압력입니다.
압력 트랜스미터는 조절된 가스 압력을 지속적이고 정확하게 측정하여 출구 압력이 요구되는 안전 범위 내에 유지되도록 합니다. 이는 다음과 같은 하류 장비를 보호합니다.
- 가스레인지
- 보일러
- 난방 시스템
- 산업용 용광로
또한 안전하고 효율적인 운영을 지원합니다.
C. 안전 보호 및 경보 로직
압력 트랜스미터는 단순한 제어 장치가 아닙니다. 안전 장치로서의 역할도 합니다.
비정상적인 압력 조건이 발생할 경우, 송신기의 신호를 다음과 같은 용도로 사용할 수 있습니다.
- 경보를 울리다
- 차단 로직 활성화
- 보호 밸브 작동을 지원합니다.
- 과압 또는 저압이 더 큰 사고로 발전하는 것을 방지합니다.
D. 기계식 계측기보다 더 스마트한 작동 방식
기존 압력계와 비교했을 때 압력 트랜스미터는 다음과 같은 장점을 제공합니다.
- 연속 전기 출력
- 원격 모니터링 기능
- 더욱 간편한 SCADA/PLC 통합
- 더 나은 추세 분석 및 진단
- 자동 제어 시스템과의 더욱 빠른 연동
현대식 가스 분배 네트워크에서 압력 트랜스미터는 진정한 제어급 센싱 솔루션이 됩니다.
3. 조절기 캐비닛에는 압력 트랜스미터가 몇 개 필요합니까?
가스 조절기 캐비닛에 사용되는 압력 트랜스미터의 개수는 고정되어 있지 않습니다. 캐비닛 설계, 제어 전략, 기능 요구 사항 및 안전 수준에 따라 달라집니다.
표준 구성: 송신기 2개
기본적인 구성에는 일반적으로 다음이 포함됩니다.
- 상류 압력을 모니터링하기 위한 입구 압력 트랜스미터 1개
- 1. 하류 압력을 모니터링하고 제어를 지원하는 출구 압력 트랜스미터
이는 많은 표준 조절기 캐비닛의 요구 사항을 충족할 수 있습니다.
권장 구성: 송신기 3개
보다 일반적이고 안전한 방식은 다음과 같습니다.
- 입구 압력 트랜스미터 1개
- 2개의 출구 압력 트랜스미터
이러한 설정에서:
- 하나의 출력 트랜스미터가 폐루프 제어를 위한 주 제어 트랜스미터 역할을 합니다.
- 두 번째 출력 트랜스미터는 백업, 검증 또는 보호 트랜스미터 역할을 합니다.
이는 특히 중요한 가스 공급 지점에서 안전성과 신뢰성을 모두 향상시킵니다.
4. 주요 제어 과제: 압력 변동에서 안정적인 출력까지
가스 조절기 캐비닛은 역동적인 환경에서 작동합니다. 압력은 결코 완벽하게 일정하지 않습니다. 항상 두 가지 주요 변수가 변화합니다.
- 상류 입구 압력
- 하류 가스 수요
이러한 변수들이 급격하게 변할 때, 조절기 캐비닛은 신속하고 정확하게 대응해야 합니다. 그렇지 않으면 다음과 같은 결과가 발생할 수 있습니다.
- 일시적인 과압
- 일시적인 압력 저하
- 버너 성능 불안정
- 사용자 경험이 좋지 않음
- 안전 위험 증가
압력 센서는 실제 압력 변화를 제어 시스템이 즉시 대응할 수 있는 실시간 신호로 변환함으로써 이 문제를 해결합니다.

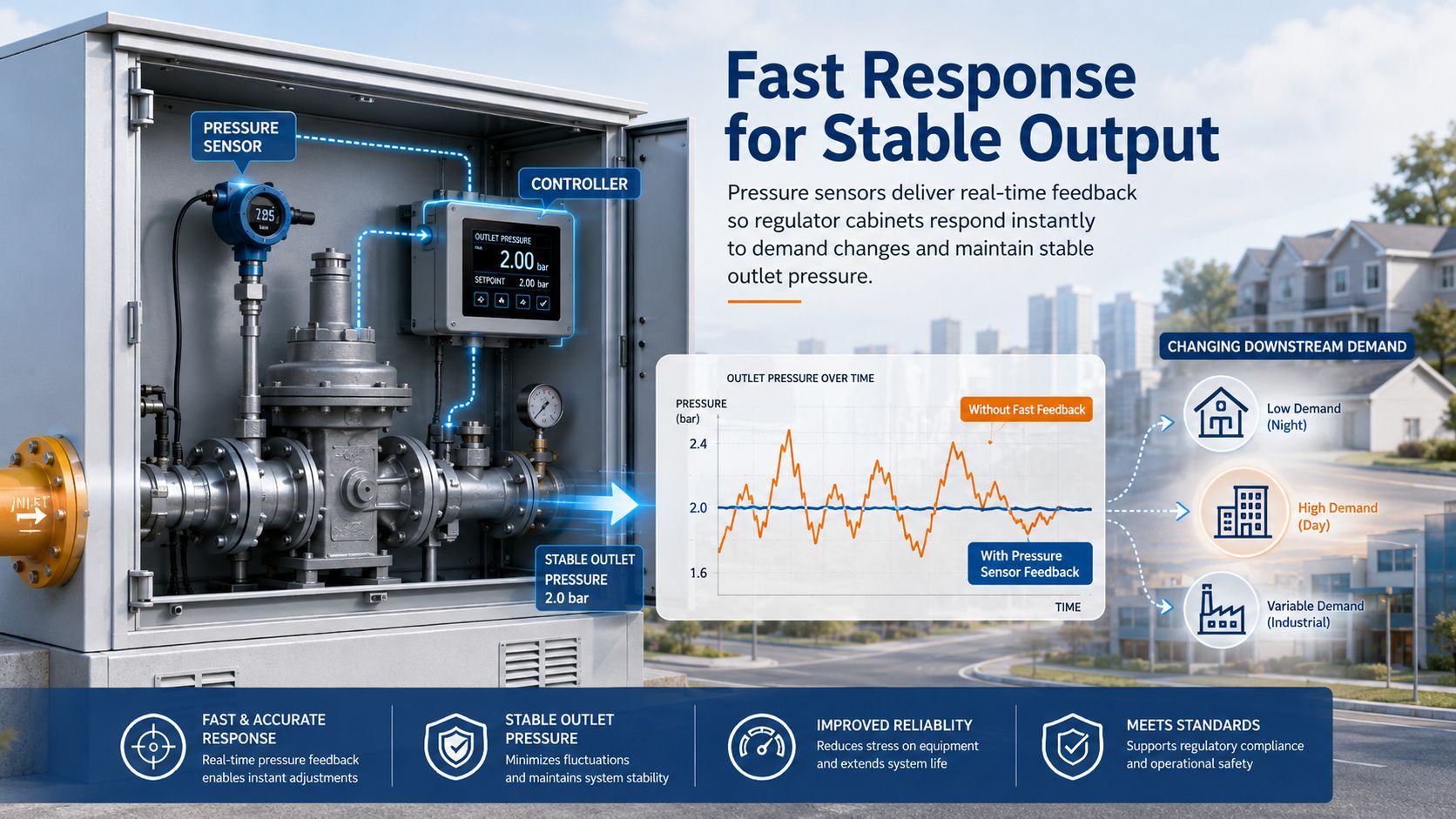

예시: 하류 수요가 갑자기 변하는 경우
하류의 많은 사용자가 가스 소비 장비를 동시에 가동 또는 정지할 경우, 유량은 계단식으로 변화합니다. 이로 인해 출구 압력에 교란이 발생합니다.
빠르고 안정적인 압력 트랜스미터를 사용하면 컨트롤러가 압력 편차를 즉시 감지하고 그에 따라 레귤레이터를 조정하여 오버슈트를 최소화하고 안정적인 출구 압력을 복원할 수 있습니다.
이러한 신속한 감지 루프가 없으면 조절기 응답이 지연되고 압력 안정성이 저하됩니다.
5. 레귤레이터 캐비닛에 적합한 압력 트랜스미터 선택 방법
이 적용 분야에서 압력 트랜스미터 선택은 조절기 캐비닛의 실제 기능 및 환경을 기반으로 해야 합니다.
A. 정확성과 장기적인 안정성이 기본입니다.
조절기 캐비닛의 핵심 임무는 안정적인 출구 압력 제어입니다.
이는 송신기가 초기 정확도가 우수할 뿐만 아니라 장기적인 안정성도 뛰어나야 함을 의미합니다. 출력값이 시간이 지남에 따라 변동하면 제어 시스템의 정밀도가 서서히 떨어져 제어 품질과 안전에 영향을 미칠 수 있습니다.
B. 빠른 응답 속도가 동적 성능을 결정합니다.
가스 수요가 갑자기 변할 때는 대응 속도가 매우 중요합니다.
압력 트랜스미터는 압력 변동 신호를 제어기에 제때 전달할 수 있도록 충분히 빠른 응답 속도를 가져야 합니다. 응답 속도가 느리면 제어 지연이 발생하여 일시적인 과압 또는 저압이 발생할 수 있습니다.
조절기 캐비닛의 경우, 동적 응답은 선택 사항이 아니라 안전 작동에 필수적인 요소입니다.
C. 환경 저항성은 필수적입니다.
조절기 캐비닛 내부는 실험실 환경이 아닙니다. 다음과 같은 상황에 직면할 수 있습니다.
- 밀폐된 공간 내부의 여름철 열기 축적
- 겨울 최저 기온
- 응축
- 먼지
- 부식성 가스 흔적
- 장기간 옥외 설치로 인한 스트레스
따라서 송신기는 다음과 같은 기능을 갖추어야 합니다.
- 넓은 온도 보상 기능
- 계절 변화에도 안정적인 생산량 유지
- 충분한 보호 수준
- 내구성이 뛰어난 내부 밀봉 및 전자 장치의 신뢰성
D. 매체 호환성 및 밀봉
측정 대상 매체가 기체이기 때문에 밀봉 성능과 장기적인 재료 호환성이 중요합니다. 가스 응용 분야에 사용되는 트랜스미터는 누출이나 환경적 요인으로 인한 출력 변동 없이 안정적인 성능을 유지해야 합니다.
E. 손쉬운 통합
실제 설치 및 유지보수를 위해 이상적인 압력 트랜스미터는 다음과 같은 조건도 충족해야 합니다.
- 배선하기 쉬움
- 조절기 컨트롤러와 쉽게 연결 가능
- 협소한 캐비닛 배치에 적합합니다.
- 교체 및 교정 워크플로우에 편리합니다.

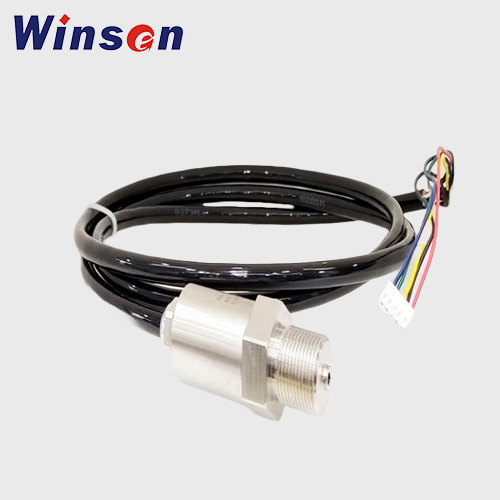

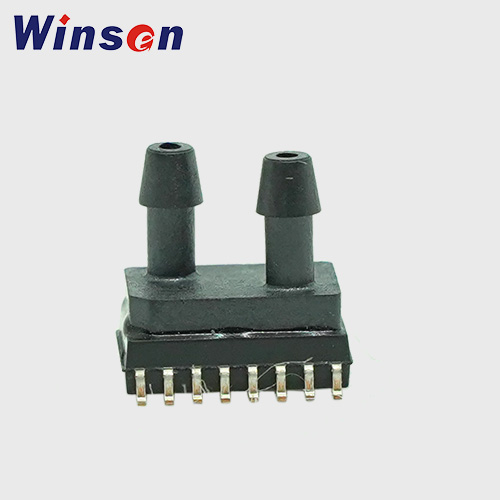

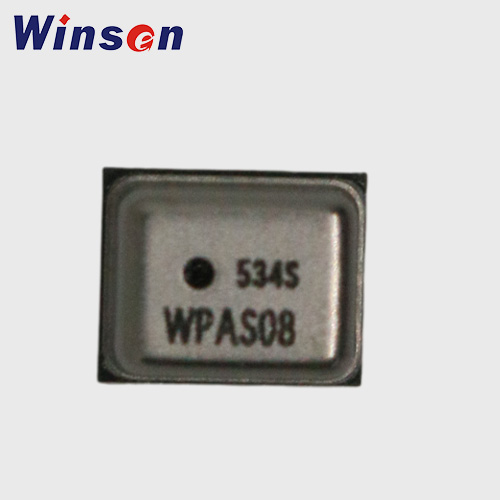

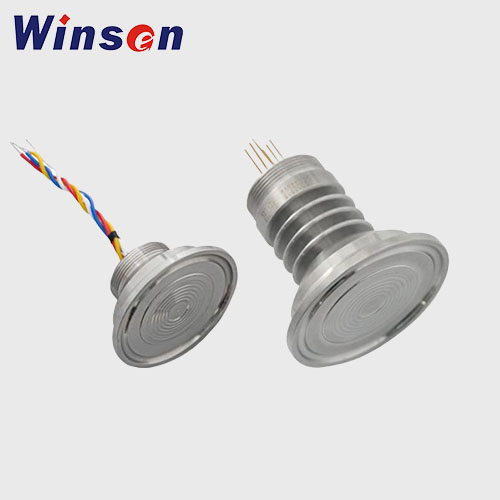

윈센 압력 센서
6. 압력 센서는 더 이상 “단순한 측정 부품”이 아닙니다.
최신 가스 조절기 캐비닛에서 압력 센서는 단순한 측정 요소를 훨씬 뛰어넘는 수준으로 발전했습니다.
이제는 다음과 같은 기능을 결합한 지능형 감지 장치입니다.
- 정밀 제어 피드백
- 안전 보호 입력
- 작동 상태 진단
- 시스템 신뢰성 지원
이러한 발전은 가스 배분 네트워크가 더욱 스마트해지고 연결성이 강화됨에 따라 특히 중요해지고 있습니다. 오늘날 안정적인 가스 공급은 강력한 기계적 제어뿐만 아니라 실시간 감지 및 지능형 제어에도 달려 있습니다.
7. 조절기 캐비닛에 사용되는 압력 센서의 일반적인 값
압력 트랜스미터를 적절히 조합하여 사용함으로써, 조절기 캐비닛 제조업체와 운영자는 다음과 같은 이점을 얻을 수 있습니다.
- 보다 안정적인 출구 압력
- 부하 변화에 더 빠르게 대응합니다.
- 비정상적인 압력 조건에 대한 더 나은 보호 기능
- 더욱 간편해진 원격 모니터링 및 시스템 통합
- 장기적인 신뢰성 향상
- 진단 기능 향상을 통해 유지보수 위험 감소
다시 말해, 압력 감지는 조절기 캐비닛을 수동적인 압력 감소 장치에서 가스 네트워크 내의 능동적이고 지능적인 제어 노드로 바꿔주는 핵심 요소입니다.
결론
도시 가스 네트워크의 이 중요한 지점에서 압력 센서는 불안정한 압력 조건을 안전하고 안정적이며 사용 가능한 가스 공급으로 전환하는 데 핵심적인 역할을 합니다.
입구 모니터링부터 출구 폐루프 제어, 경보 로직부터 동적 응답에 이르기까지 압력 트랜스미터는 가스 조절기 캐비닛 내부의 실제 제어 문제를 해결하는 데 필수적입니다.
가스 압력이 가정과 사업장으로 들어가기 전 최종 조절 단계를 거치는 동안, 정밀한 센싱은 압력 변동과 안정성 사이의 결정적인 차이를 만들어냅니다.
가스 공급망의 다음 단계에서는 최종 사용자 계량 및 가정 안전으로 이어지는데, 여기서도 압력 감지는 사용자를 보호하고 공정하고 투명한 에너지 공급을 보장하는 데 중요한 역할을 합니다.
자주 묻는 질문
조절기 캐비닛은 왜 기계식 압력계에만 의존할 수 없는 걸까요?
기계식 게이지는 국소적인 압력을 표시할 수 있지만, 압력 트랜스미터처럼 제어 시스템에 지속적인 피드백을 제공하거나 원격 모니터링을 지원하거나 자동 보호 로직을 작동시킬 수는 없습니다.
출구 압력 감지가 입구 압력 감지보다 더 중요한 이유는 무엇입니까?
둘 다 중요하지만, 출구 압력이 주요 제어 목표입니다. 출구 압력은 하류 사용자가 안정적이고 안전한 가스 공급을 받을 수 있는지 여부를 직접적으로 결정하기 때문입니다.
출구 압력 트랜스미터를 두 개 설치하는 것이 흔히 권장되는 이유는 무엇입니까?
하나는 주 제어 송신기 역할을 하고 다른 하나는 중복성, 검증 또는 보호 지원을 제공하여 안전성과 시스템 신뢰성을 향상시킬 수 있기 때문입니다.
압력 조절기 캐비닛용 압력 트랜스미터를 선택할 때 가장 중요한 사양은 무엇입니까?
정답은 하나가 아니지만, 일반적으로 가장 중요한 요소는 다음과 같습니다.
- 정확성
- 장기적인 안정성
- 응답 속도
- 환경 저항성
- 안정적인 밀봉 및 가스 호환성
압력 트랜스미터가 조절기 캐비닛의 지능형 기능을 향상시키는 데 도움이 될 수 있을까요?
네. 적절히 통합하면 실시간 모니터링, 폐루프 제어, 경보 연동, 원격 진단 및 더욱 스마트한 가스 분배 관리를 지원합니다.
