열 질량 가스 유량 센서: 원리, 선택 및 광범위한 응용 분야
많은 전통적인 가스 유량 측정 방법은 다음과 같습니다. 체적 유량가 아닌 질량 흐름문제는 기체의 부피가 온도에 따라 크게 변한다는 것입니다. 온도와 압력보상이 없으면 오류가 쉽게 발생할 수 있습니다. 10%~20% 이상특히 상황이 변동적일 때 더욱 그렇습니다.
더욱 심각한 것은, 매우 낮은 유량하지만 기존의 많은 측정 방법은 불안정해지거나 신뢰할 수 있는 측정값을 제공하지 못합니다.
최신 애플리케이션에 필요한 요구 사항 정확하고 손실이 적으며 유량이 적은 측정열 질량 가스 유량 센서는 낮은 유량에서도 뛰어난 응답성, 높은 정확도, 그리고 시스템 친화적인 설계 덕분에 주류로 자리 잡고 있습니다.

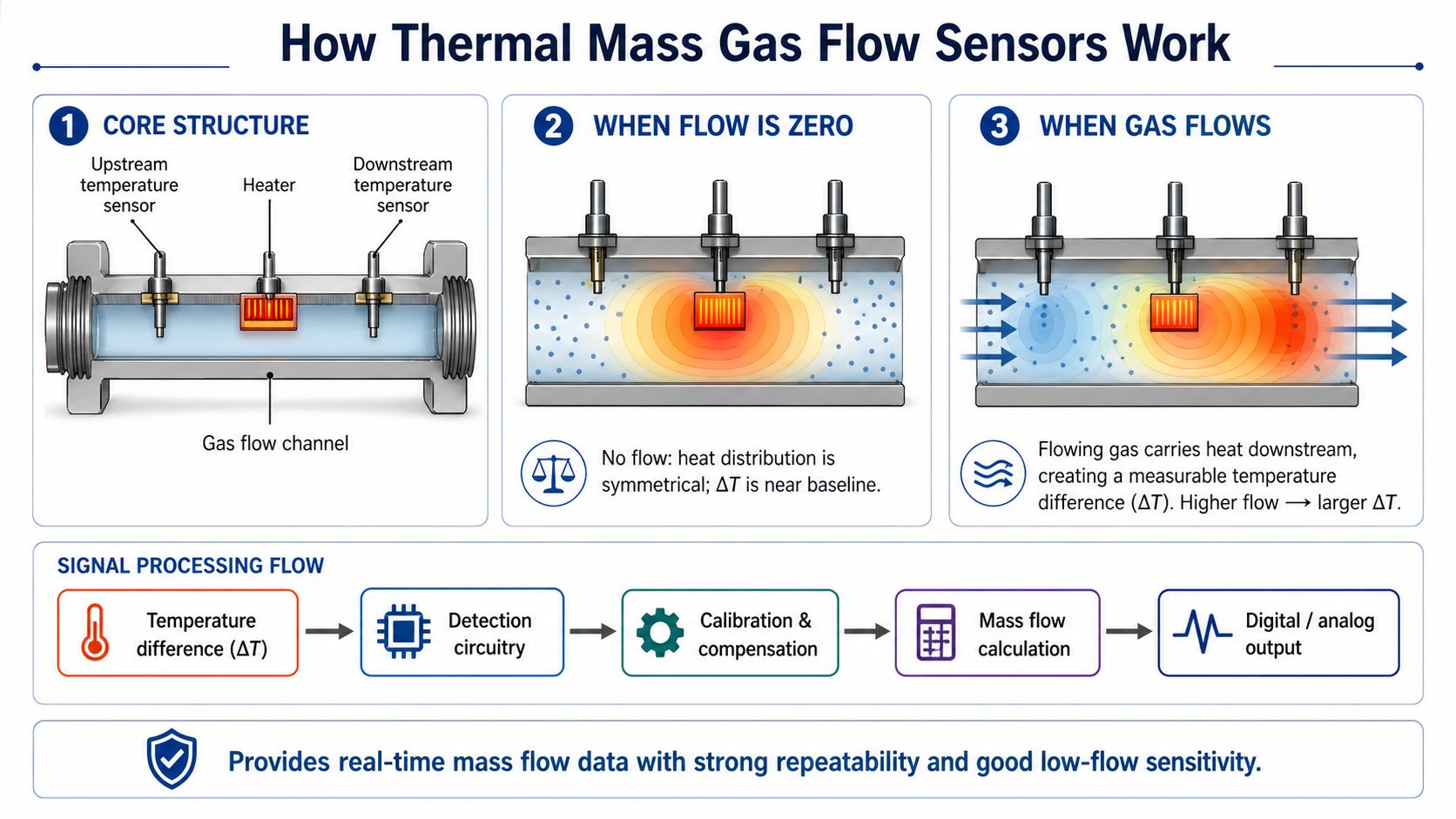

01) 열 질량 가스 유량 센서의 작동 원리
열 질량 유량 감지는 간단하고 직관적인 물리적 현상을 기반으로 합니다.
흐르는 기체는 가열된 표면에서 열을 제거하며, 제거되는 열의 양은 기체의 질량 유량과 관련이 있습니다.
핵심 구조: 온도 센서 2개 + 히터 1개
일반적인 열 질량 유량 센서의 구성 요소는 다음과 같습니다.
- a 발열체
- 두 개의 일치하는 온도 감지 요소 (일반적으로 상류와 하류에 위치함)
유량이 0일 때
가스 이동이 없을 경우, 히터 주변의 열 분포는 다음과 같습니다. 대칭적인두 온도 센서는 안정적인 온도장을 경험하며, 온도 차이는 고정된 기준선 부근에서 유지됩니다.
가스가 흐를 때
가스가 감지 채널을 통과할 때 열을 하류로 전달합니다. 그 결과는 다음과 같습니다.
- 상류 센서는 하류 센서와 냉각 방식이 다릅니다.
- 측정 가능한 온도 차이(ΔT) 등장하다
- 유량이 많을수록 → 더 많은 열이 방출됨 → ΔT가 커짐
신호 처리: ΔT → 전기 신호 → 질량 유량 출력
센서 내부에는 고정밀 검출 회로가 온도 차이를 지속적으로 측정하고 이를 안정적인 전기 신호로 변환합니다. 그런 다음 전용 내부 알고리즘이 다음과 같은 작업을 수행합니다.
- 교정 및 보정을 수행합니다.
- ~를 계산하다 질량 흐름
- 결과를 다음과 같이 출력합니다. 디지털 또는 아날로그 신호
이를 통해 저유량 조건에서도 높은 반복성과 정확도를 바탕으로 실시간 질량 유량 데이터를 얻을 수 있습니다.
02) 열 질량 가스 유량 센서 선택 시 주요 고려 사항
저희는 오랜 기간 동안 열 질량 유량 기술에 깊이 관여해 왔습니다. 저희의 가스 유량 센서는 2012년부터 개발 및 산업 현장에 적용되어 왔으며, 다수의 특허를 보유하고 있습니다. 또한, 저희는 새로운 제품을 출시했습니다. FRn 시리즈 고정밀 MEMS 열 질량 유량 센서 또한 업계 표준 초안 작성에 참여했습니다. JB/T 13111-2017 열 질량 유량 센서이는 해당 분야의 기술 및 품질 기준을 정립하는 데 도움이 됩니다.
당사의 FRn 시리즈는 고유 드리프트 메커니즘을 억제하여 장기간에 걸쳐 측정 기준을 안정적으로 유지하도록 설계되었습니다. 유체 역학과 최적화된 유로 설계를 결합하여 FRn은 최소 유량에서 최대 유량까지 안정적인 응답 곡선을 유지함으로써 탁월한 성능을 제공합니다. 영점 안정성 전면적 안정성 변화하는 환경 속에서.
열 질량 유량 센서를 선택할 때는 다음 필수 사항에 집중하십시오.
1) 대상 가스 정의 (매체 적합성)
열 질량 유량 센서는 일반적으로 다음과 같은 용도에 적합합니다. 건조하고 깨끗하며 부식성이 없고 응축되지 않는 가스같은 :
- 공기
- 질소(N₂)
- 산소(O₂)
- 메탄(CH₄)
- 이산화탄소(CO₂)
최종 선택 전에 다음 사항을 확인해야 합니다.
- 가스 조성(불순물 포함)
- 습도/결로 위험
- 온도/압력 조건
- 부식이나 입자 오염이 발생할 가능성이 있는지 여부
2) 올바른 유량 범위(SCCM/SLM)를 선택하십시오.
“측정 범위”는 센서가 정확하게 측정할 수 있는 최소 유량에서 최대 유량까지를 나타내며, 일반적으로 다음과 같이 표시됩니다.
- SCCM (표준 세제곱센티미터/분)
- SLM (표준 리터/분)
당사의 FRn 시리즈는 다음 측정 범위를 지원합니다. 최저 50 SCCM에서 최대 300 SLM까지다양한 용도와 시장에 맞춰 범위 맞춤 설정이 가능합니다.
선택 팁:
센서 작동 곡선의 안정적인 중간 지점에 정상적인 작동 유량이 위치하는 범위를 선택하십시오. 극단적으로 낮은 범위나 최대 범위 근처에서 지속적으로 작동하는 것은 피하십시오.
3) 제로 드리프트 및 장기 안정성
제로 드리프트 이는 실제 유량이 0일 때 센서 출력값이 시간 및 온도 변화에 따라 얼마나 변하는지를 나타냅니다. 이는 특히 저유량 환경에서 정확도와 신뢰성에 직접적인 영향을 미칩니다.
FRn 시리즈의 경우, 제로 드리프트는 제어할 수 있습니다. ≤ 0.1% FS또한 0~50°C 범위의 온도 변화는 명시된 사양 범위(제품 설명서 참조) 내에 유지되어 안정적인 장기 작동을 지원합니다.
4) 출력 인터페이스 및 시스템 통합
실제 제품에서는 통합이 센싱 성능만큼이나 중요합니다.
- 디지털 출력 (예: I²C)는 MCU 통합을 간소화하고 데이터 진단을 지원합니다.
- 아날로그 출력 기존 컨트롤러와의 호환성을 제공하고 빠른 테스트/검증을 가능하게 합니다.
FRn 시리즈는 다음과 같은 옵션을 제공합니다. I²C 및 아날로그 신호 출력이를 통해 서로 다른 제어 아키텍처 간의 통합이 더욱 쉬워집니다.
5) 설치 환경 및 신뢰성 요구사항
중히 여기다:
- 작동 온도 범위
- 진동 및 기계적 제약
- 오염 위험(먼지/기름 미스트)
- 압력 요구 사항
- 유지보수 접근 권한 및 수명주기 기대치
적용 분야가 가혹한 환경인 경우, 보호용 기계 설계와 안정적인 교정 전략이 매우 중요해집니다.

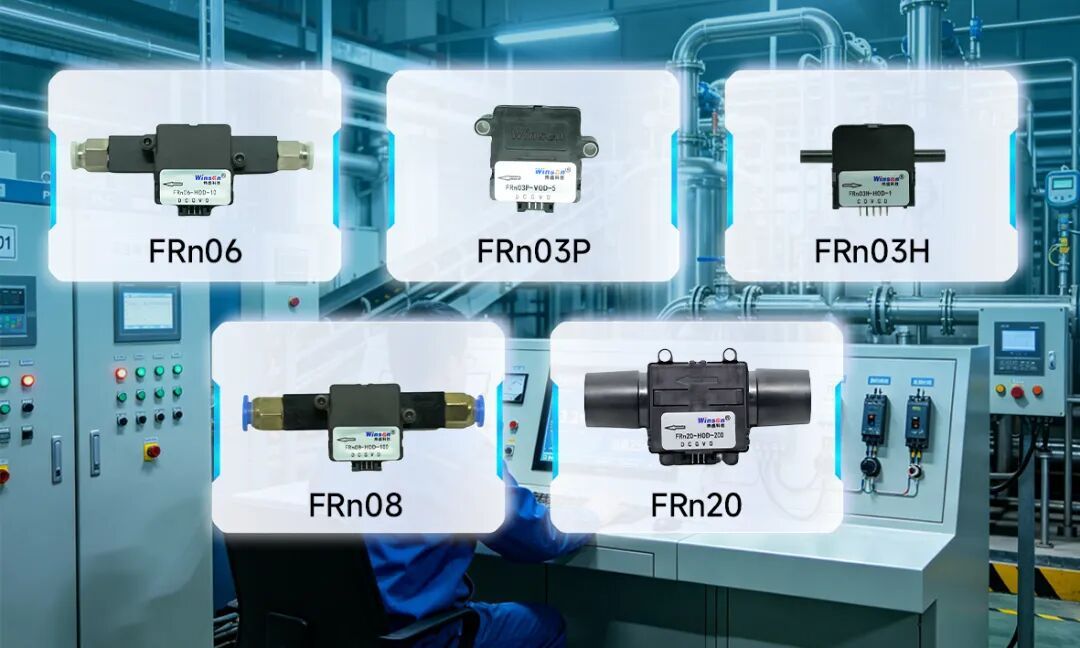

Winsen 열 질량 가스 유량 센서
03) 열 질량 유량 센서의 폭넓은 응용 분야
열 질량 유량 센서는 가스 유량을 측정해야 하는 모든 곳에서 널리 사용됩니다. 통제, 모니터링 또는 검증됨이러한 기술은 산업 생산, 환경 모니터링, 의료 장비 및 스마트 기기 등 다양한 분야에 적용됩니다.
A) 공정 제어 (가장 성숙하고 널리 사용되는 방식)
공정 제어는 가장 큰 응용 분야입니다. 다음과 같은 산업 분야에서 사용됩니다.
- 반도체 제조
- 레이저 시스템
- 아르곤 아크 용접 장비
- 가스 충전 및 누출 테스트 라인(예: 라이터 생산)
정확한 가스 유량은 눈에 보이지 않는 흐름을 측정 가능한 공정 변수로 바꿔 수율, 일관성 및 안전성을 향상시킵니다.
B) 환경 모니터링 및 샘플링 장비(“샘플링의 핵심”)
다음과 같은 분야에서:
- 환경 보호 모니터링
- 산업위생 모니터링
- 클린룸 테스트
- 공기 샘플링 장비
유량 센서는 샘플링 장치의 “심장”이 되어 데이터의 신뢰성을 직접적으로 결정합니다.

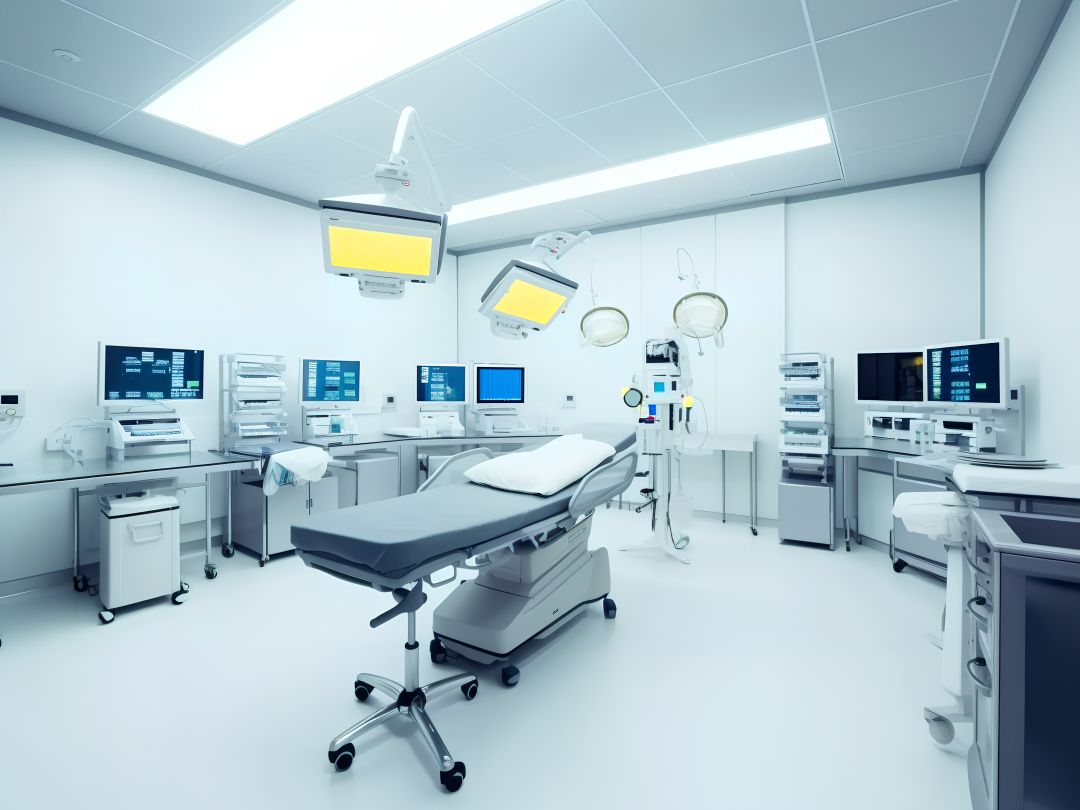

C) 의료기기 (안전 필수 관리 품목)
의료 시스템에서 가스 흐름은 생명과 직결되는 경우가 많습니다. 열 질량 유량 센서는 다음과 같은 분야에서 널리 사용됩니다.
- 송풍기
- 마취 기계
- 신생아 인큐베이터
- 기복술 장치(기복 시스템)
정확한 유량 제어는 환자의 안전과 치료 결과에 직접적인 영향을 미칠 수 있습니다.
D) 스마트 기기 및 고급 소비자 제품
열 유량 센서는 공기 흐름 모니터링을 지원하는 고급 소비자 및 전자 제품에도 사용됩니다.
- 지능형 팬 제어
- 캐비닛 냉각 최적화
- 안전 보호 및 성능 조정
이러한 시스템은 공기 흐름 피드백을 사용하여 더욱 지능적이고 조용하며 안전해집니다.
맺음말
열 질량 유량 감지 기술은 산업 공정 제어에서 환경 모니터링, 의료 시스템, 스마트 기기에 이르기까지 빠르게 확장되어 더욱 효율적이고, 깨끗하고, 안전하며, 지능적인 미래를 조용히 뒷받침하고 있습니다.
가스 유량 측정에 어려움을 겪고 있다면, 특히 다음과 같은 경우에 더욱 그렇습니다. 저유량 불안정성, 높은 정확도 요구 사항및 통합 제약 조건저희는 전문적인 선정 가이드와 애플리케이션 엔지니어링 권장 사항을 통해 귀사의 프로젝트를 지원할 준비가 되어 있습니다.
적합한 유량 센서를 빠르게 선택하고 싶으신가요?
우리에게 보내 당신의 가스 종류, 유량 범위(SCCM/SLM), 압박, 온도, 선호 출력 인터페이스(I²C/아날로그)—그리고 저희는 귀하의 장치에 가장 적합한 FRn 구성과 통합 팁을 추천해 드리겠습니다.
