히트펌프 제조업체를 위한 R32 및 R454B 센서 모듈
히트펌프 시스템이 지구온난화지수(GWP)가 낮은 냉매로 전환됨에 따라 R32 와 R454B 는 신제품 개발에서 가장 중요한 냉매 두 가지로 자리 잡았습니다. 제조업체에게 있어 이러한 전환은 단순히 냉매 교체에 그치는 것이 아닙니다. 장비의 누출 감지 방식, 비정상적인 농도에 대한 대응 방식, 그리고 제어 시스템에 안전 로직을 통합하는 방식까지 변화시켜야 합니다.
윈센은 열펌프 제조업체가 더욱 안전하고, 소형이며, 통합이 용이한 제품을 개발할 수 있도록 냉매 감지 솔루션에 주력하고 있습니다. 당사의 냉매 가스 센서 및 모듈은 누출 경보 및 자동 차단과 같은 냉매 누출 감지 애플리케이션에 적합하도록 설계되었으며, NDIR , 열전도 및 반도체 솔루션을 통해 R32 , R454B 및 기타 냉매를 지원하는 다양한 제품 옵션을 제공합니다. 또한 당사의 냉매 센서 솔루션은 UL 60335-1 , UL 60335-2-40 및 CE 관련 요구 사항을 충족하는 애플리케이션에도 적합합니다 .
히트펌프 제조업체에 전용 R32 및 R454B 센서 모듈이 필요한 이유는 무엇일까요?

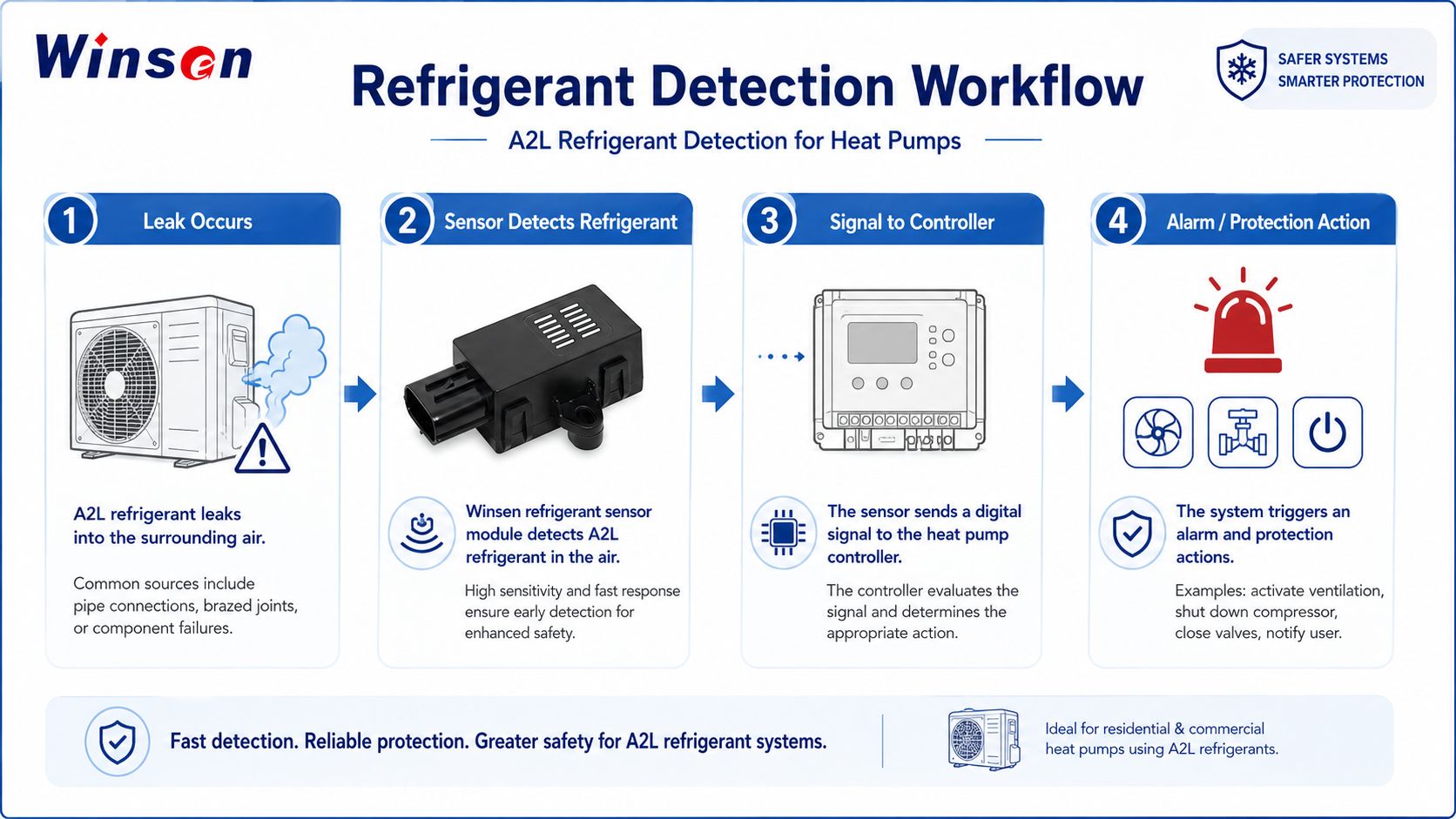

히트펌프 장비에서 냉매 감지는 단순히 가스를 감지하는 기능에 그치지 않습니다. 실제 OEM 프로젝트에서는 센서 모듈이 누출 모니터링, 컨트롤러 통신, 보호 조치, 설치 위치 및 장기 작동 안정성을 포함한 전체 장비 전략의 일부로 작동해야 합니다.
이는 특히 R32 및 R454B 플랫폼에서 중요한데, 제조업체는 빠른 응답 속도 , 안정적인 출력 , 컴팩트한 구조 , 그리고 손쉬운 전기적 통합을 모두 갖춘 솔루션을 필요로 하기 때문 입니다. 윈센의 냉매 센서 포트폴리오는 바로 이러한 요구 사항을 충족하도록 설계되었으며, 다양한 열펌프 아키텍처에 맞는 모듈형 및 센서형 솔루션을 제공합니다.
R32 및 R454B 냉매를 사용하는 열펌프 프로젝트를 위한 실용적인 해결 전략
엔지니어링 경험에 비추어 볼 때, 적절한 솔루션은 냉매 이름뿐만 아니라 제품 아키텍처를 기반으로 선택해야 합니다. 일부 열펌프 제조업체는 제한된 내부 공간을 위해 소형 모듈을 필요로 하는 반면, 다른 제조업체는 메인 컨트롤러에 디지털 통신 기능을 요구합니다. 또한, 일부 프로젝트는 0~50% LFL 모니터링을 우선시하는 반면, 다른 프로젝트는 0~100%의 더 넓은 LFL 감지 범위를 필요로 합니다.
그렇기 때문에 Winsen은 모든 고객에게 단일 플랫폼을 강요하는 대신 R32 및 R454B 프로젝트를 위한 다양한 모듈 옵션을 제공합니다. 당사의 냉매 센서 페이지에서 이러한 용도에 적합한 핵심 제품군으로는 ZRT512E 시리즈 , ZR210 , ZRT512C 시리즈 및 ZRT510 시리즈가 있습니다 .
해결책 1: 더 높은 범위의 A2L 감지 및 컨트롤러 통신을 위한 솔루션
디지털 통신과 함께 광범위한 LFL(최저 오염 한계) 범위 모니터링이 필요한 프로젝트에는 ZRT512E-R454B 및 R32 시리즈 냉매 감지 모듈이 가장 적합한 옵션 중 하나입니다. 이 모듈은 R454B 및 R32 냉매를 대상으로 하며 0~100% LFL 감지 범위를 지원합니다 . Winsen 비교 섹션에서는 이 모듈을 고감도, 고해상도, 빠른 응답 시간 및 RS485 프로토콜을 갖춘 NDIR( 비파괴 적외선) 솔루션 으로 설명합니다 . 모듈 크기는 54.0 × 49.1 × 17.9 mm 입니다 .
히트펌프 제조업체에게 있어 이러한 유형의 모듈은 냉매 감지기가 단순한 경보 신호만 제공하는 것이 아니라 구조화된 인터페이스를 통해 컨트롤러 또는 상위 보드와 직접 통신해야 할 때 특히 적합합니다.
해결책 2: 소형 열펌프 구조 및 저전력 설계용
설치 공간이 제한적이고 저전력 작동이 중요한 프로젝트에 ZR210 냉매 감지 모듈은 탁월한 솔루션입니다. R32 및 R454B 냉매를 대상으로 하는 이 모듈은 당사 제품 페이지에서 빠른 응답 속도, 소형 크기, 저전력 소비, 긴 수명 및 우수한 결로 방지 효과를 갖춘 열전도 모듈 로 설명됩니다 . 크기는 37 × 20 × 7 mm 에 불과합니다 .
이러한 특징 덕분에 ZR210은 소형 실내기, 통합형 히트펌프 장치, 그리고 결로 방지 및 설치 공간이 모두 중요한 고려 사항인 설계에 특히 유용합니다.
솔루션 3: 주류 OEM A2L 감지 플랫폼용
일반적인 A2L 감지 범위에서 NDIR 기반 냉매 모듈을 찾는 제조업체에게 ZRT512C 제품군은 매우 실용적인 솔루션을 제공합니다. Winsen은 현재 이 범위에서 ZRT512C-R454B-4-TI , ZRT512C-B , ZRT512C-A 및 ZRT512J를 제공합니다 . 이 모듈들은 R454B 또는 R32/R454B/R290을 지원하며, 0~50% LFL 감지 범위를 제공합니다 . 비교 섹션에서 ZRT512C 제품군은 NDIR 기술을 기반으로 높은 감도, 고해상도 및 빠른 응답 시간을 제공하는 것으로 설명되어 있습니다 .
많은 열펌프 OEM 프로그램의 경우, 이러한 유형의 플랫폼은 성능, 안전 로직 지원 및 통합 유연성 사이에서 좋은 균형을 제공합니다.
해결책 4: 특정 냉매 전용 모듈 계획
일부 제조업체는 특정 냉매에 맞춘 설계 방식을 선호합니다. 이러한 프로젝트를 위해 Winsen은 ZRT510 R32 냉매 센서 모듈 과 ZRT510 R454B 냉매 센서 모듈을 모두 제공합니다 . R32 버전은 R32 냉매를 , R454B 버전은 R454B 냉매를 대상으로 합니다 . 제품 페이지에서는 두 제품 모두 높은 감도, 고해상도 및 빠른 응답 속도를 갖춘 중성 적외선(NDIR) 모듈 로 설명되어 있습니다 . 제품 크기는 연결 케이블을 제외하고 75.4 × 57 × 21.5 mm 입니다 . 또한 제품 페이지에서는 이 제품군이 R32, R454B 및 R290 냉매에 대해 유연한 맞춤 설정이 가능하다고 명시하고 있습니다.
이러한 종류의 모듈은 설계팀이 특정 플랫폼에 대해 보다 직접적인 냉매별 검증 경로를 원할 때 선호되는 경우가 많습니다.
솔루션 5: 맞춤형 어셈블리, 내장형 통합 또는 ppm 수준의 알람 로직용
일부 OEM 프로젝트는 완전한 인클로저 모듈로 시작하지 않습니다. 대신, 맞춤형 보드 또는 제품 구조에 내장할 수 있는 더 작은 센서 코어 또는 더 낮은 범위의 솔루션이 필요합니다. 이러한 경우 Winsen은 다음과 같은 지원 옵션도 제공합니다.
MH -Z1542B-R32 냉매 센서 모듈은 NDIR 원리를 사용하며 , 0~5.00% Vol의 감지 범위와 UART 출력을 갖추고 있으며 , 크기는 32.9 × 22.3 × 11.9 mm 입니다 .
MH -441D NDIR 적외선 냉매 센서는 R32, R454B, R410A 및 R134A 냉매에 사용 가능하며 , 0~5% Vol 범위 와 UART/아날로그 전압 신호 출력을 제공합니다.
MP511D 냉매 가스 센서는 200~10000ppm 범위의 반도체 솔루션 으로 , 높은 선택성, 빠른 응답 속도, 우수한 항간섭성 등 의 특성을 지니고 있습니다 .
MP510C 냉매 가스 센서는 반도체 방식 으로 작동하며 R32, R134a, R410a, R290 등의 냉매를 100~10000ppm 범위 에서 감지합니다 .
ZP201 냉매 가스 감지 모듈은 에어컨 및 냉동 시스템에서 R32 누출을 감지 하도록 설계되었으며 , 경보값은 5000ppm 입니다 .
이러한 옵션은 제품 설계에 맞춤형 케이스, 소형 보드 레벨 통합 경로 또는 완전 패키지형 LFL 지향 모듈 대신 ppm 기반 알람 구현이 필요한 경우 유용합니다.

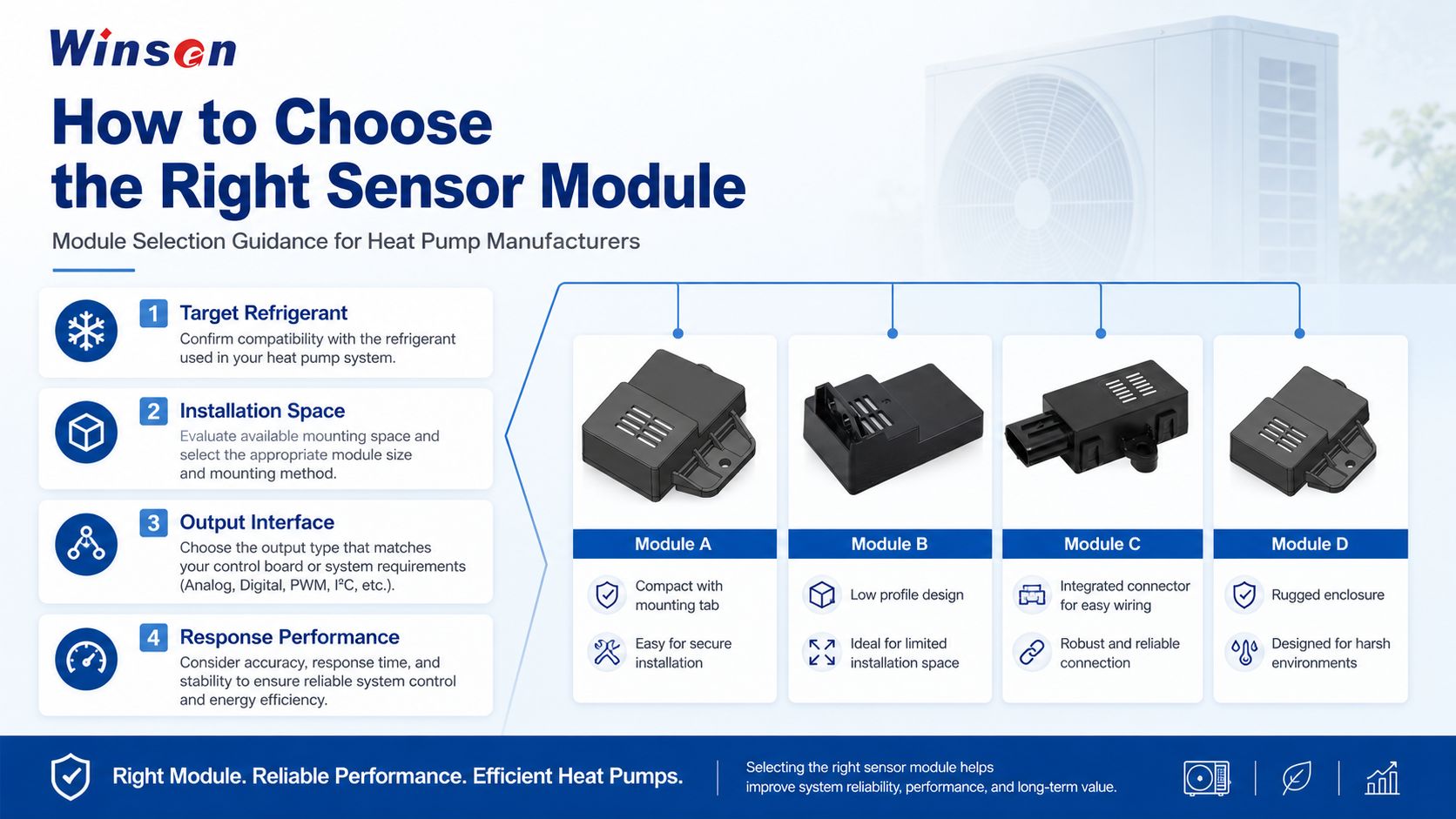

적합한 Winsen 솔루션을 선택하는 방법에 대한 권장 사항
히트펌프 제조업체의 경우 모듈 선택은 장비 아키텍처에서부터 시작해야 합니다.
프로젝트에 컨트롤러 통신 및 더 넓은 LFL 범위 모니터링이 필요한 경우 ZRT512E-R454B 및 R32 시리즈가 좋은 선택입니다.
프로젝트 공간이 제한적이고 소형, 저전력 및 결로 방지 성능이 요구되는 경우 ZR210 은 현재 제품 포트폴리오에서 가장 적합한 제품 중 하나입니다.
0~50% LFL 모니터링을 위한 주류 NDIR OEM 모듈 제품군을 원한다면 ZRT512C 제품군이 실용적인 출발점입니다.
제품 전략이 특정 냉매에 맞춰져 있다면 ZRT510-R32 및 ZRT510-R454B 모듈 이 더욱 명확한 전용 경로를 제공합니다.
맞춤형 구조 또는 임베디드 제어 플랫폼을 구축하는 경우 MH-Z1542B , MH-441D , MP511D , MP510C 및 ZP201 과 같은 제품이 보다 특수한 설계를 지원할 수 있습니다.
Winsen 솔루션이 히트펌프 OEM 업체에 실용적인 이유는 무엇일까요?
전문적인 냉매 감지 솔루션의 진정한 가치는 단순히 감지 정확도에만 있는 것이 아닙니다. OEM 프로젝트의 경우, 솔루션은 엔지니어링 측면에서도 실용적이어야 합니다. 여기에는 모듈 크기, 인터페이스 방식, 센서 원리, 결로 방지 능력, 통합 유연성 및 장기 작동 안정성이 포함됩니다.
바로 이러한 이유로 Winsen은 냉매 센서 포트폴리오 전반에 걸쳐 다양한 기술 방식을 제공합니다. 당사 웹페이지에서는 NDIR , 열전도 및 반도체 방식을 여러 제품에 결합하여 제조업체가 자사의 열펌프 플랫폼에 가장 적합한 크기, 응답 속도, 구조 및 출력 방식을 선택할 수 있도록 지원합니다.
자주 묻는 질문
Winsen 모듈 중 R32와 R454B를 모두 지원하는 모듈은 무엇입니까?
Winsen의 여러 제품은 ZRT512E-R454B 및 R32 시리즈 , ZR210 , 그리고 일부 ZRT512C 제품군 모듈을 포함하여 두 가지 가스를 모두 직접 지원합니다 .
소형 히트펌프 제품에 가장 적합한 Winsen 냉매 모듈은 무엇입니까?
컴팩트한 디자인을 위해서는 ZR210 이 가장 강력한 선택지 중 하나입니다 . 37 × 20 × 7 mm 의 작은 크기 , 낮은 전력 소비 , 빠른 응답 속도 , 우수한 결로 방지 효과를 모두 갖추고 있기 때문입니다 .
Winsen은 R32 및 R454B용 NDIR 솔루션을 제공합니까?
예. Winsen의 냉매 센서 포트폴리오에는 ZRT512E , ZRT512C 제품군, ZRT510 제품군 및 MH-441D를 포함하여 이러한 냉매에 대한 다양한 NDIR 솔루션이 포함되어 있습니다 .
Winsen은 ppm 수준의 냉매 가스 감지 솔루션을 제공합니까?
예. MP511D , MP510C , ZP201 과 같은 제품은 다양한 응용 분야의 요구 사항에 맞춰 ppm 수준의 냉매 감지를 지원합니다.
Winsen은 다양한 열펌프 프로젝트에 대한 솔루션 선택을 지원할 수 있습니까?
네. 당사의 냉매 센서 포트폴리오는 다양한 원리, 구조 및 대상 가스를 갖춘 모듈 및 센서 옵션을 포함하고 있어 다양한 OEM 제품 아키텍처에 맞는 솔루션을 제공할 수 있습니다. 냉매 센서 페이지에서는 sales@winsensor.com 으로 직접 연락하여 프로젝트 상담을 받을 수도 있습니다.
결론
R32 및 R454B 열펌프 개발을 위한 전문적인 냉매 감지 솔루션은 단순히 카탈로그 요약에 그쳐서는 안 됩니다. 실제 엔지니어링 과제에서부터 시작해야 합니다. 즉, 장비가 무엇을 감지해야 하는지, 신호를 어떻게 활용할지, 설치 공간은 얼마나 되는지, 컨트롤러에 어떤 통합 경로가 필요한지 등을 구체적으로 고려해야 합니다 .
윈센은 이러한 목적을 위해 소형 ZR210 모듈부터 고성능 ZRT512E 솔루션, 주류 ZRT512C 제품군, 전용 ZRT510 모듈, 그리고 맞춤형 프로젝트를 위한 내장 센서까지 다양한 솔루션 을 제공 합니다 . 이를 통해 열펌프 제조업체는 제품명만이 아닌 엔지니어링 적합성을 기준으로 솔루션을 선택할 수 있습니다.
